MOTIC現有的生物數碼顯微鏡主要由機械系統和光學系統兩部分構成,而光學系統 則主要包括光源、反光鏡、聚光器、物鏡和目鏡等部件。目前MOTIC顯微鏡種類比較多，外形和結構差別較大，有些類型的光鏡有其特殊的用途，如金相顯微鏡、熒光顯微鏡、相差倒置顯微鏡等，但其基本構造原理是相似的。MOTIC體視顯微鏡構造與生物顯微鏡的不一樣，后期再說。

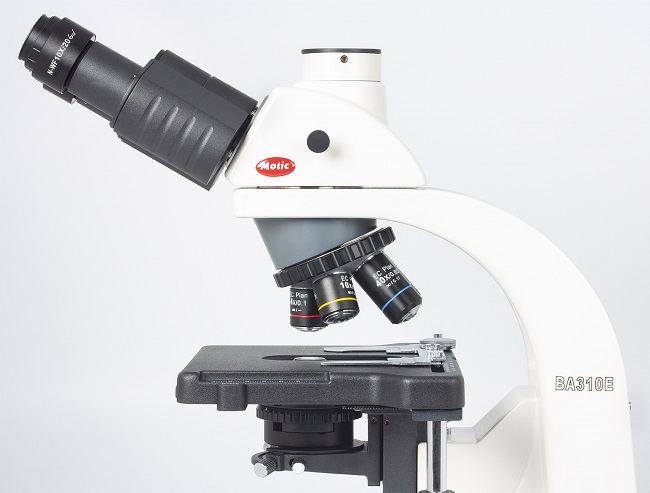

▲MOTIC正置生物顯微鏡BA310三目型局部圖

▲MOTIC倒置相差生物顯微鏡ae2000三目型

一、MOTIC顯微鏡的機械部分基本構造及功能

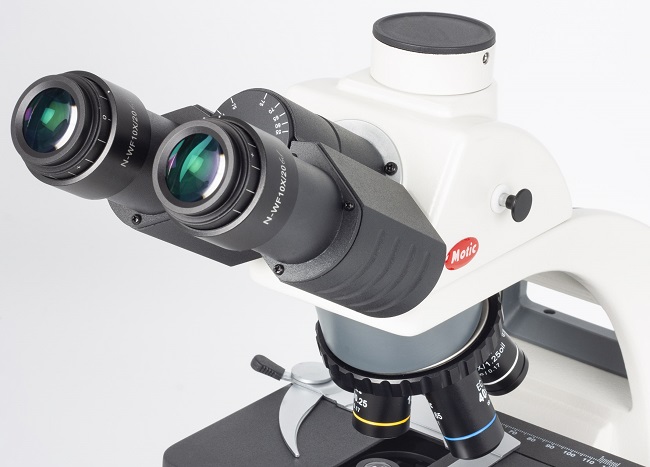

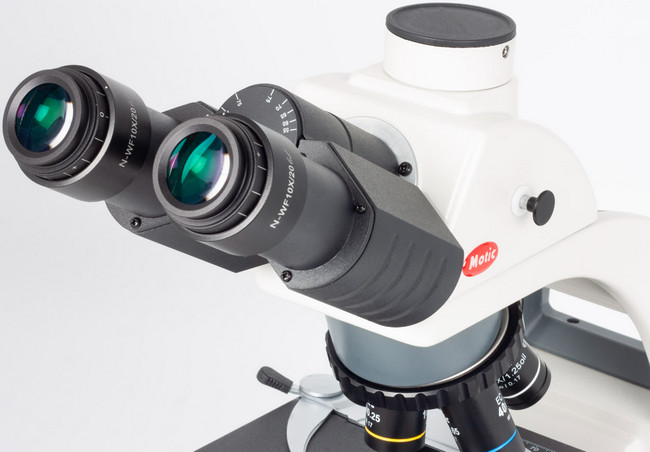

1、鏡筒：為安裝在光鏡最上方或鏡臂前方的圓筒狀結構，其上端裝有目鏡，下端與物鏡轉換器相連。根據鏡筒的數目，光鏡可分為雙目或三目式兩類。鏡筒直立式光鏡的目鏡與物鏡的中心線互成45度角，在其鏡筒中裝有能使光線折轉45度的棱鏡。

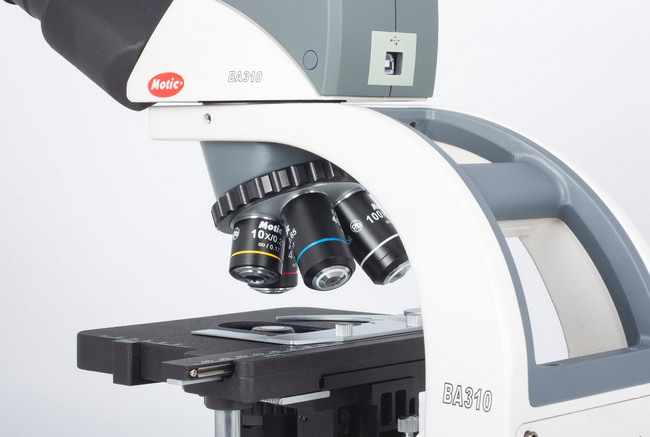

2、物鏡轉換器：又稱物鏡轉換盤。是安裝在鏡筒下方的一圓盤狀構造，可以按順時針或反時針?lè)较蜃杂尚D(zhuǎn)。其上均勻分布有3?4個圓孔，用以裝載不同放大倍數的物鏡。轉動物鏡轉換盤可使不同的物鏡到達工作位置（即與光路合軸）。使用時注意憑手感使所需物鏡準確到位

3、鏡臂：為支持鏡筒和鏡臺的彎曲狀構造，是取用顯微鏡時握拿的部位。鏡筒直立式光鏡在鏡臂與其下方的鏡柱之間有一傾斜關節，可使鏡筒向后傾斜一定角度以方便觀察，但使用時傾斜角度不應超過45度，否則顯微鏡則由于重心偏移容易翻倒。在使用臨時裝片時，千萬不要傾斜鏡臂，以免液體或染液流出，污染顯微鏡。

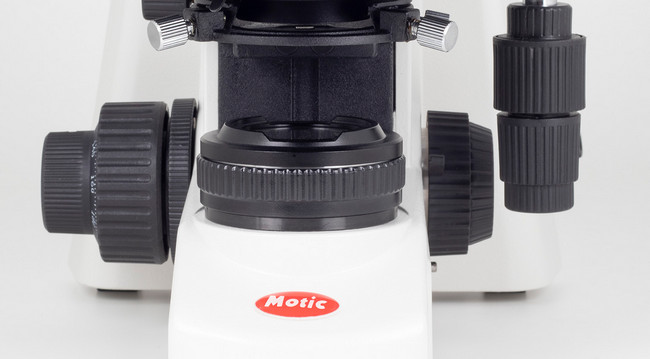

4、調焦器：也稱調焦螺旋，為調節焦距的裝置，位于鏡臂的上端（鏡筒直立式光鏡）或下端（鏡筒傾斜式光鏡），分粗調螺旋（大螺旋）和細調螺旋（小螺旋）兩種。粗調螺旋可使鏡筒或載物臺以較快速度或較大幅度的升降，能迅速調節好焦距使物像呈現在視野中，適于低倍鏡觀察時的調焦。而細調螺旋只能使鏡筒或載物臺緩慢或較小幅度的升降（升或降的距離不易被肉眼觀察到），適用于高倍鏡和油鏡的聚焦或觀察標本的不同層次，一般在粗調螺旋調焦的基礎上再使用細調焦螺旋，精細調節焦距。

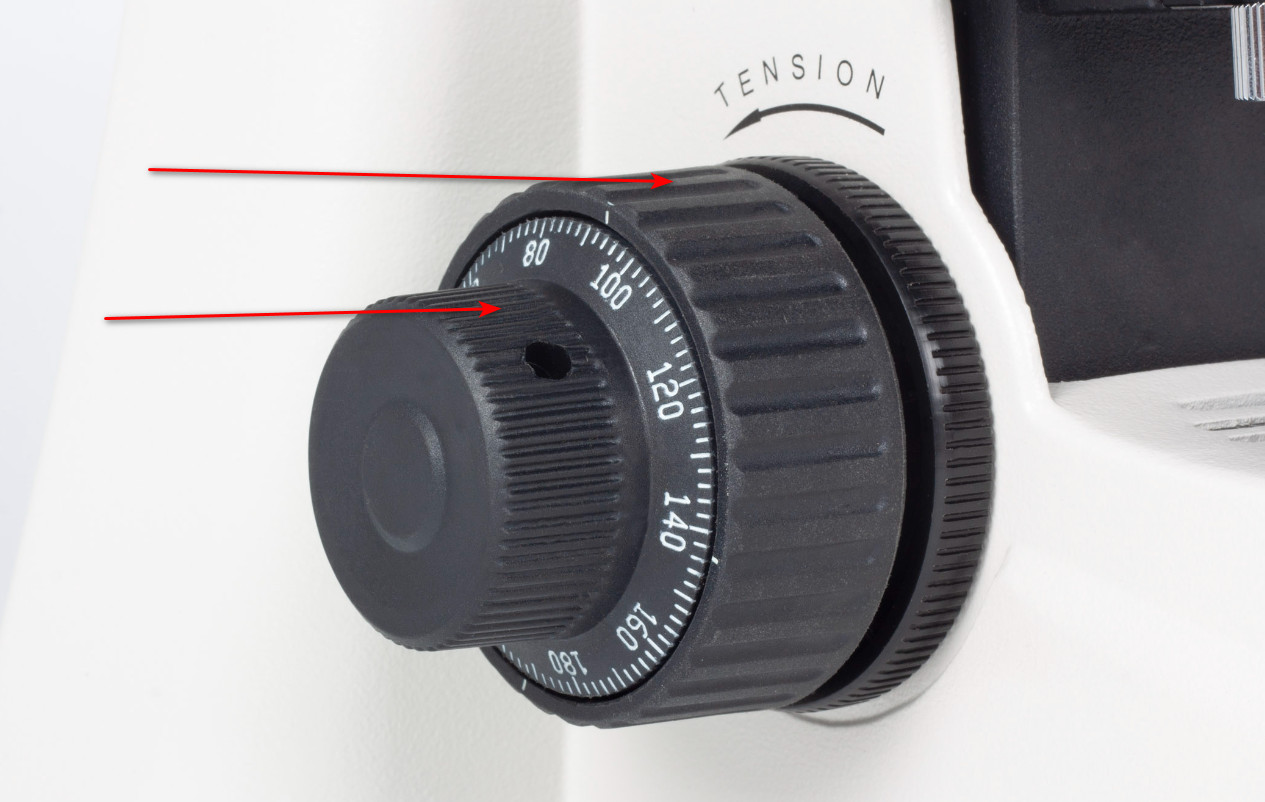

有些類型的光鏡，粗調螺旋和細調螺旋重合在一起，安裝在鏡柱的兩側。左右側粗調螺旋的內側有一窄環，稱為粗調松緊調節輪，其功能是調節粗調螺旋的松緊度（向外轉偏松，向內轉偏緊）。

另外，在左側粗調螺旋的內側有一粗調限位環凸柄，當用粗調螺旋調準焦距后向上推緊該柄，可使粗調螺旋限位，此時鏡臺不能繼續上升但細調旋仍可調節。

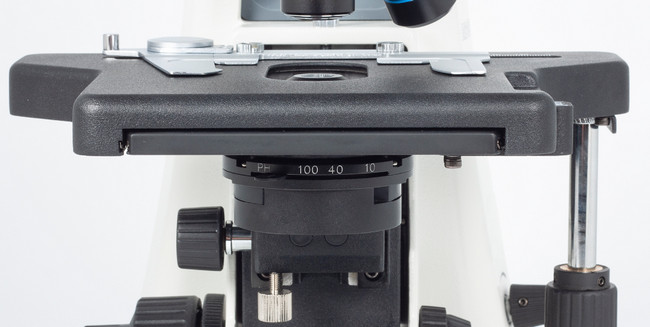

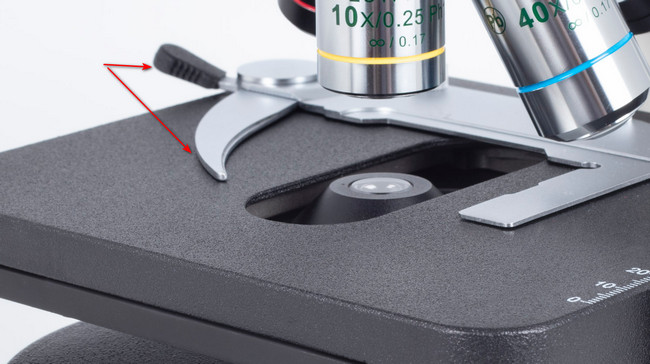

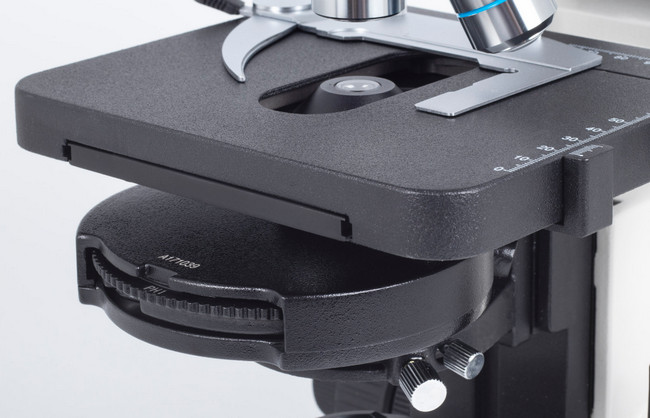

5、載物臺：也稱鏡臺，是位于物鏡轉換器下方的方形平臺，是放置被觀察的玻片標本的地方。平臺的中央有一圓孔，稱為通光孔，來自下方光線經此孔照射到標本上。

5、玻片夾，是位于物鏡轉換器下方，載物臺左側，是用來固定被觀察的玻片標本的。

6、鏡柱：為鏡臂與鏡座相連的短柱。

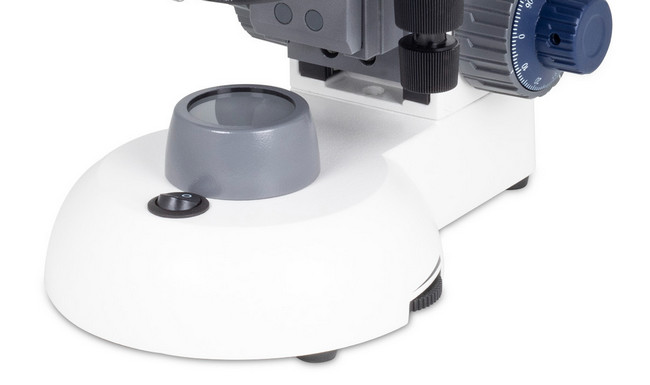

7、鏡座．位于顯微鏡最底部的構造，為整個顯微鏡的基座，用支持和穩定鏡體。有的顯黴鏡在鏡光源等構造。的中央有一員座內裝有照明

（二）MOTIC顯微鏡的光學系統部分基本構造及功能

每個目鏡一般由兩個透鏡組成，在上下兩透鏡（即接目透鏡和會聚透鏡）之間安裝有能決定視野大小的金屬光一視場光闌，此光闌的位置即是鏡所放大實像的位置，故可將一小段頭發粘在光上作為指針，用以指示硯野中的某一部分供他人觀察。

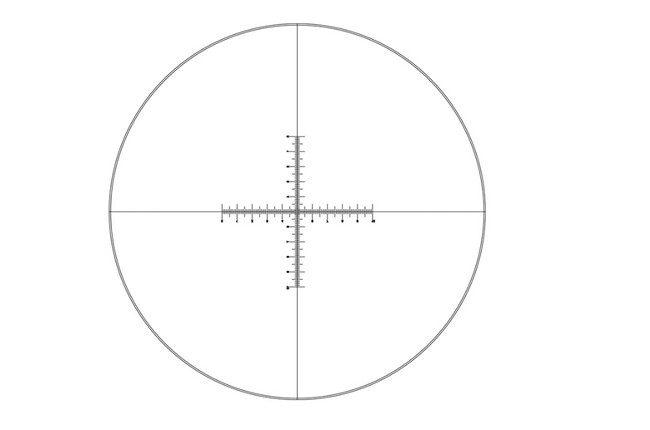

另外，還可在光闌的上面安裝目鏡匯微尺。每臺顯微鏡通常配置個不同放大倍率的目鏡，常見的有使用，最常使用的是10×。5X、10×和15X(X表示放大倍數〕的目鏡可根據不同的要選擇。

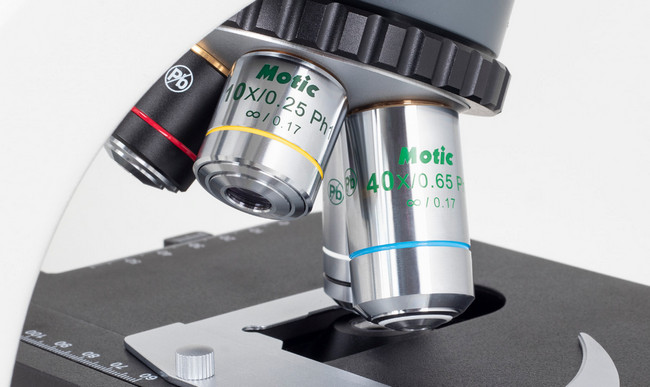

2、物鏡：也稱接物鏡，安裝在物鏡轉換器上．一般有3一4之個不同放大倍率的物，每個由片凸透鏡和凹透鏡組合而成，是顯徼鏡量主要的光學部件，決定著光鏡分辨力的高低：

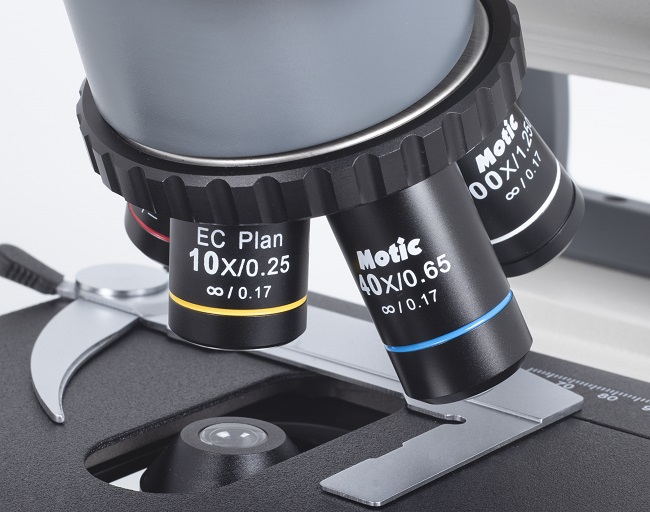

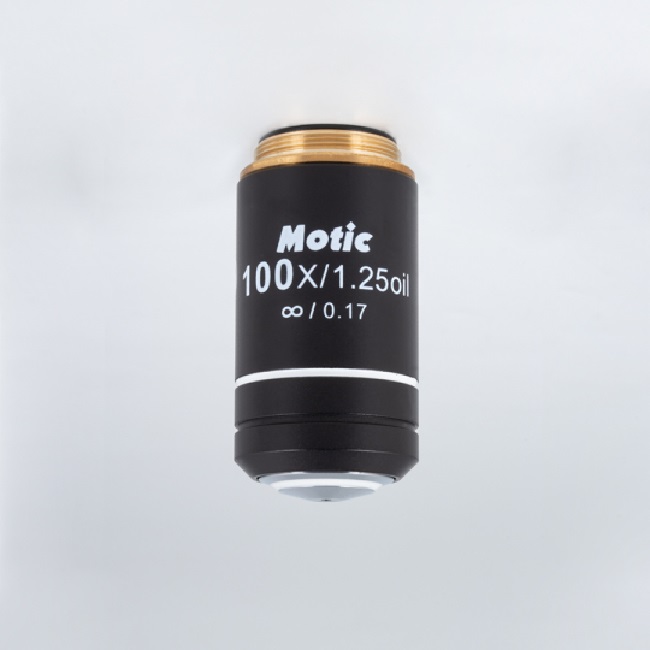

物鏡的放大倍數有10×、40×和100X等幾種。一般將8×或1OX的物鏡稱為低倍鏡（而將5×以下的叫做放大鏡），將40X或45×的稱為高倍鏡；將90×或100×的稱為鏡（這種鏡頭在使用時需浸在鏡油+）

在每個物鏡上通常都刻有能反映其主要性能的參數，主要有放大倍數和數值孔徑，該物鏡所要求的鏡筒長度和標本上的蓋玻片厚度在油鏡上還常標有“油”或“oill的字樣。

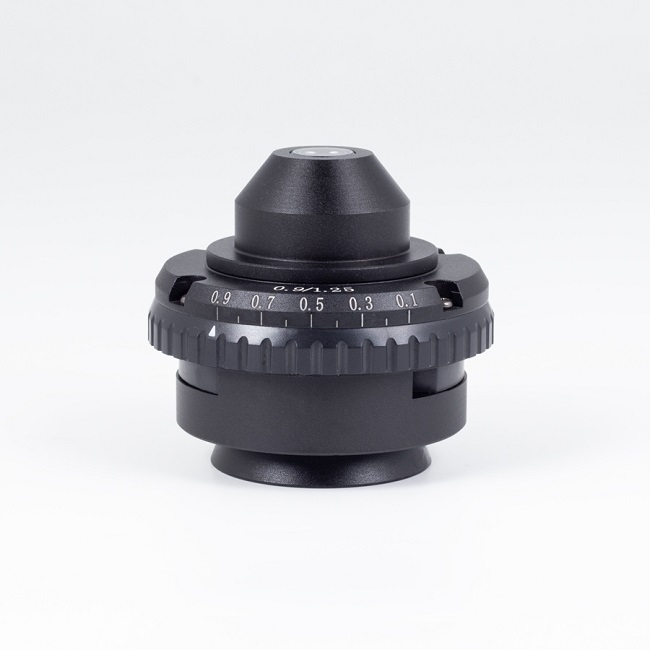

3、聚光器：位于載物臺的通光孔的下方，由聚光鏡和光圈構成，其主要功能是光線集中到所要觀察的標本上。聚光鏡由2、3個透鏡組合而成，其作用相當于一個凸透鏡，可將光線聚集成束。在聚光器的左下方有一調節螺旋可亻史其上升或下降，從血調節光線的強弱，升高聚光器可使光線增強，反之那么光線變?nèi)酢?

光圈也稱為彩虹闌或孔徑光闌，位于聚光器的下端，是一種能控制進入聚光器的光束大小的可變光闌。
它由十幾張金屬薄片組合排列而成，其外側有一小柄，可使光圈的孔徑開大或縮小，以調節光線的強弱。

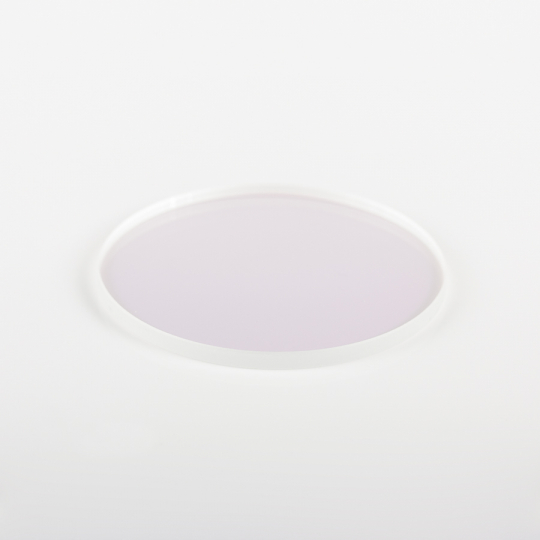

在光圈的下方常裝有濾光片框，可放置不同顏色的濾光片。
