本規程及顯微鏡操作使用方法適用于由Motic公司生產BA310生物顯微鏡的使用與日常維護保養。BA310生物顯微鏡可用于樣本的顯微觀察，可實現明場、暗場、相襯、偏光、熒光、攝影、攝像等功能。

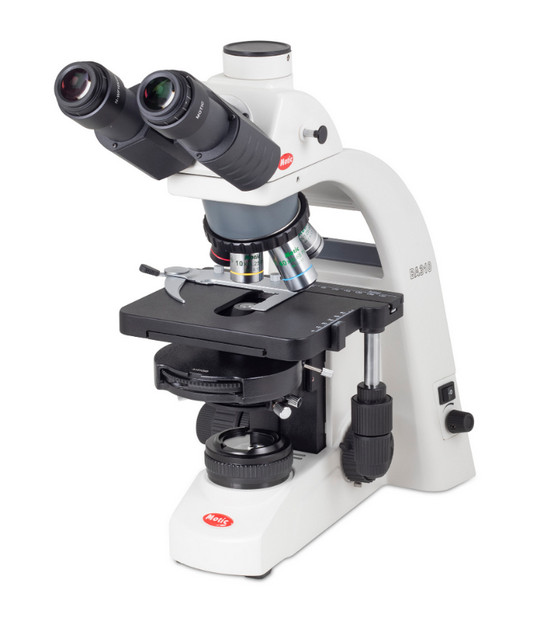

▲MOTIC 生物數碼顯微鏡BA310-T三目(可選配顯微鏡相機MOTICAM

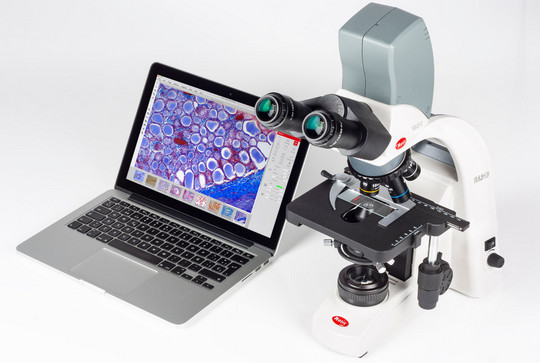

▲MOTIC 生物數碼顯微鏡BA310-digital （內置顯微鏡相機 USB有線連接到電腦  圖片左側電腦非標準配置）

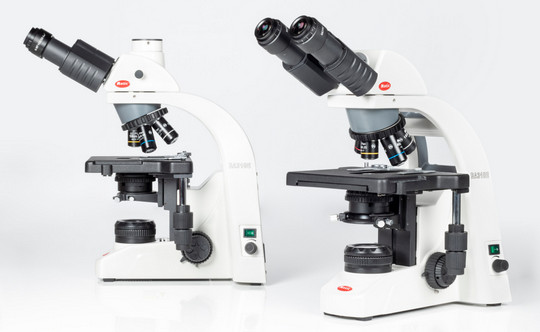

▲MOTIC 生物數碼顯微鏡BA310E系列雙目及三目型

MOTIC BA310系列生物數碼顯微鏡的設置與使用方法

1、粗動和微動調焦

轉動鏡壁主體左右兩的粗動調焦和微動調焦手輪來調焦·轉動粗動調焦手輪，載物臺在乖直方向上作相應移動。微動調焦手輪轉1圈，載物臺上下移動0．2mm，微動調焦手輪上的刻度為每格2微米。

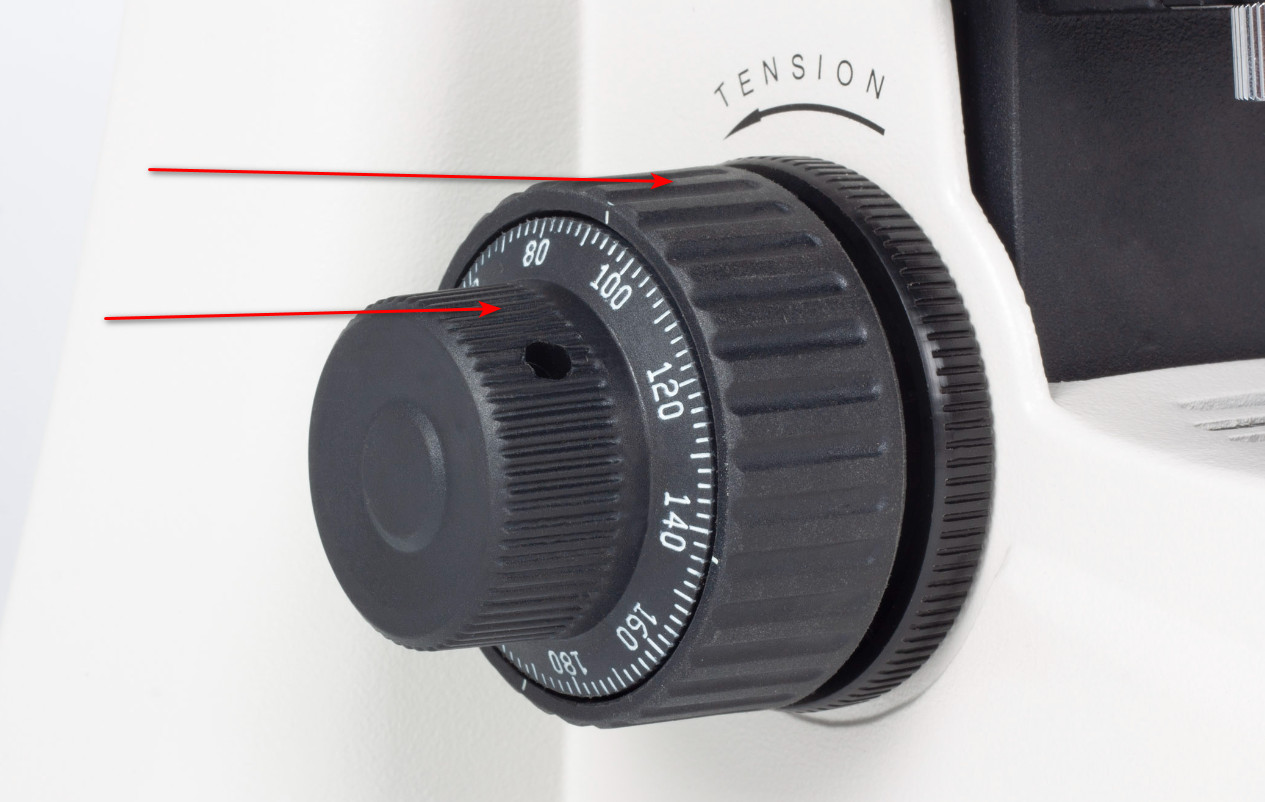

1.2、粗動調焦扭矩（松緊）的調節

要增大扭矩，可通過轉動位于主體左側的粗動調焦手輪內測的扭矩（松緊）調節圈朝箭頭所指的方向調節，要減小扭矩，旋動調節圈朝箭頭所指相反的方向調節。

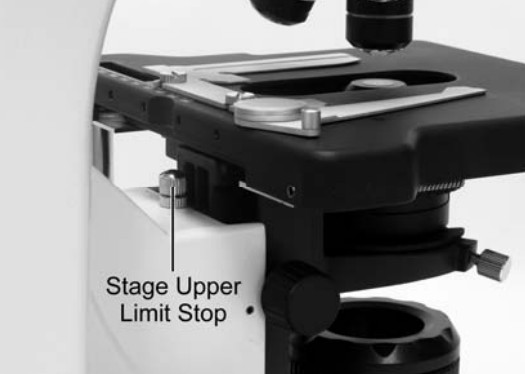

1.3、設定載物臺的上限位

將切片調到焦面位置，順時針旋緊載物臺上限位手輪，設定載物臺的上限。當載物臺處于上限位時，繼續順時針旋轉粗調焦手輪，載物臺無法再上升，逆時針旋轉粗調焦手輪，載物臺下降。當載物臺處于上限位時，仍然可以通過微調焦手輪向上或向下細微的移動載物臺

1.4、載物臺X、Y向移動松緊調節輪的調節

Y向和x向調節手輪的扭矩可以通過扭矩調節手輪來調節：當握緊A時，旋轉手輪Y可增加或減小Y向的扭矩：當握緊B時，旋轉手輪x可增加或減小x向的扭矩。

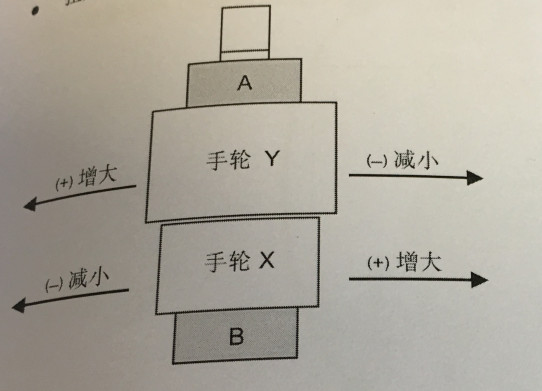

▲MOTIC BA310生物顯微鏡手輪Y軸手輪X軸扭矩調節示意圖

2、目鏡視度相關調節

2.1、光路轉換拉桿

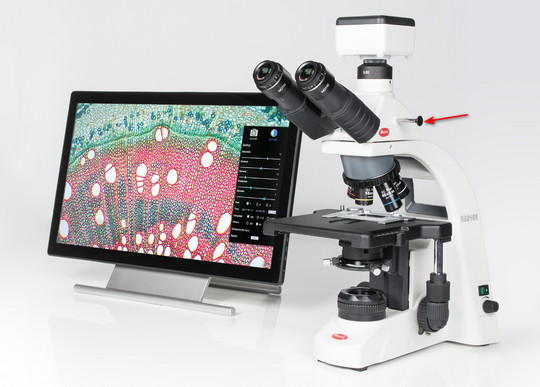

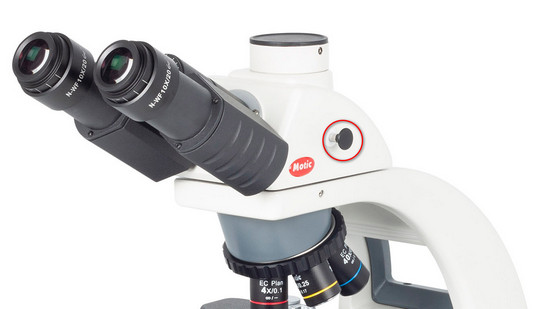

（所有MOTIC BA310生物顯微鏡的雙目型號無此部件及功能操作）三目型號（帶MOTIC顯微鏡相機接口 可配MOTICAM顯微鏡相機 可拍照保存鏡下圖片）鏡筒上的光路轉換拉桿可以用來選擇觀察鏡筒和垂直灄像攝影接口之上的光束分配量。當轉換拉桿推進到位時，可使100％的光線進入觀察系統；當轉換拉桿拉出到位時，可使觀察與攝影、攝像的光線比率為20：80或0：100。

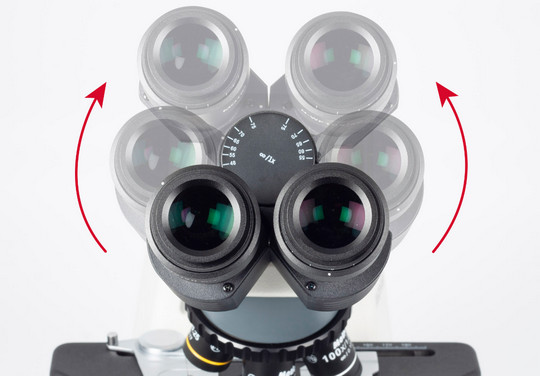

2.2、瞳距的調整

在進行瞳距調節之前，先通過10x物鏡對標本進行調焦：然后調節瞳距，使左右視場中的圖像重合。

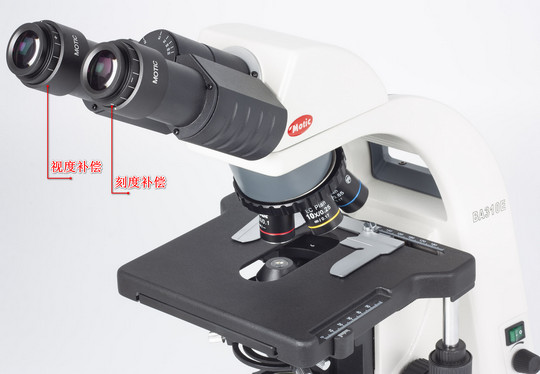

2.3、視度調節

視度調節補償了左右眼的視度差異。此外，這種調節縮小了在物鏡倍數轉換時引起的不齊焦量，使得兩眼同時觀察更加容易。此種現象用低倍物鏡觀察時更為明顯。
